ЭКЛ-34 1934

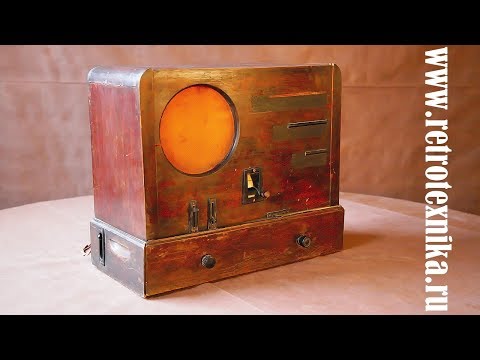

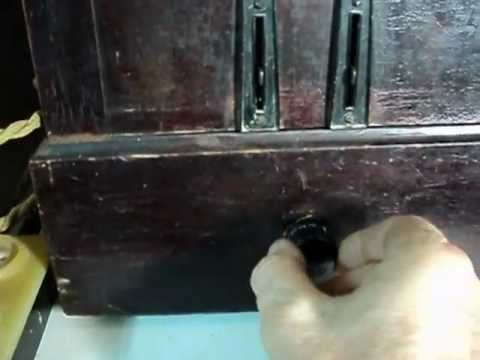

ЭКЛ-34
Радиоприемник сетевой ламповый "ЭКЛ-4" и "ЭКЛ-34" с 1933 и 1934 года соответственно выпускал Ленинградский завод имени Козицкого. В 1930 году Центральная радиолаборатория треста заводов слабого тока разработала радиоприемник 1-V-2, который в марте 1933 года был передан в производство на завод им. Козицкого и, таким образом, летом 1933 года появилась первая тысяча этих приемников под маркой "ЭКЛ-4" (Экранированный, Козицкого, Ламповый, 4 вариант). По инициативе Ленинградского радиокомитета при обкоме ВЛКСМ в декабре 1933 года над приемником был организован общественный суд. ЭКЛ-4 был одним из первых приемников с питанием от сети переменного тока в одном ящике с динамическим громкоговорителем. Он работал с таким же комплектом ламп, как и радиоприемник "ЭЧС-2", и имел два диапазона: от 225 до 720 м и от 680 до 2000 м. На скамью подсудимых радиоприемник привели многие механические и электрические недостатки, нерациональный монтаж, малые избирательность и чувствительность и т.д. Суд предложил заводу устранить все недостатки, перечень которых занял 18 пунктов. В итоге общественного воздействия радиоприемник "ЭКЛ-4" был значительно улучшен и вскоре стал выпускаться под маркой "ЭКЛ-34" (Экранированный, Козицкого, Ламповый, 34 года выпуска). Сетевые настольные радиоприемники ''ЭКЛ-4'' и ''ЭКЛ-34'' собраны по схеме прямого усиления 1-V-2 с регулируемой обратной связью. Они предназначены для приема радиовещательных станций в диапазоне 200...2000 метров (225 м. в рп. "ЭКЛ-4") в местностях, имеющих электрическую сеть переменного тока напряжением 110, 127 или 220 вольт. Схема приемников дает возможность подключения звукоснимателя для проигрывания граммофонной записи, а в радиоприемнике ''ЭКЛ-34'' и конвертера для приема на коротких волнах. Электрические схемы моделей не совпадают. Некоторая партия приемников ''ЭКЛ-34'' выпускалась в футляре от приемника ''ЭКЛ-4'', как впрочем и наоборот. Оба оформления футляров были разработаны одновременно и поэтому в документации существует некоторая нестыковка в принадлежности футляров. Закончен выпуск радиоприемника ''ЭКЛ-34'' был в конце 1936 года. Приемники собраны на 5 лампах СО-124, СО-118, УО-104 и ВО-116 причем в модели ''ЭКЛ-4'' применено 2 лампы СО-118, а в модели ''ЭКЛ-34'' 2 лампы СО-124. Чувствительность и избирательность при приеме зависят от положния регулятора обратной связи. Стандартные показатели - 1,5...2 мВ/м и 10 дБ, максимальные 80 мкВ и 36 дБ. Средняя выходная мощность усилителя 0,8 Вт. Потребляемая мощность от электросети 50 Вт. Размеры радиоприемника ''ЭКЛ-4'' - 520х455х255 мм, а ''ЭКЛ-34'' - 520х460х260 мм. Масса любого приемника 17 кг. Футляр приемника деревянный. Для замены ламп в футляре имеются два откидных люка. Сетевой выключатель расположен с левой стороны футляра. С лицевой стороны расположены регулятор громкости, ручка регулировки обратной связи, ручка настройки. Шкала приемников вертикальная, отградуирована в УЕ, имеет подсветку. Ползунковый переключатель расположенный рядом с узлом настройки это переключатель диапазонов. 2 левых рычажка служат для подстройки сопряжения сеточных и анодных контуров. Громкоговоритель с подмагничиванием собственного заводского производства. Подробнее о радиоприемниках в приведенной документации.
