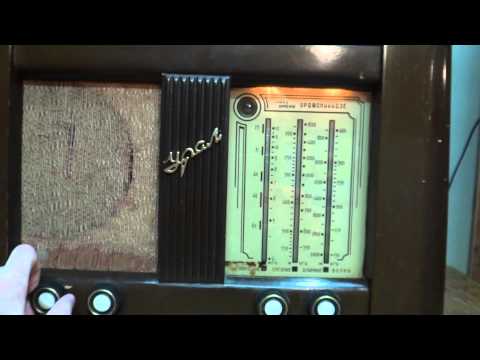

Урал-49М 1950
Радиола сетевая ламповая "Урал-49" с начала 1949 года выпускалась на Сарапульском заводе имени Серго Орджоникидзе и на Заводе № 626 НКВ (Свердловский завод Автоматики). Внешний вид и конструкция радиолы ''Урал-49'' стали основой для создания последующих радиол серии "Урал". Радиола ''Урал-49'' состоит из 6-ти лампового приемника и электропроигрывателя на 78 об/мин. Диапазоны частот до 1951 года: ДВ 150...410 кГц, СВ 520...1500 кГц, КВ 4,5...15,5 МГц. Выходная мощность 2 Вт, при коэффициенте искажений 7%. Полоса пропускания всего тракта обеспечивает воспроизведение диапазона звуковых частот 100...4000 Гц. АРУ обеспечивает изменение напряжения на выходе на 10 дБ при изменении на входе на 26 дБ. Потребляемая мощность 100 Вт (при асинхронном двигателе 110 Вт) и 80 Вт при приеме. При переключении на работу ЭПУ освещение шкалы и индикатора выключается. Габариты радиолы 549х393х310 мм, его вес 24 кг. В начале 1950 года радиола модернизирована в ''Урал-49М''. Изменена электрическая схема, в которой некоторые элементы и лампы заменены другими. Изменены диапазоны. СВ диапазон расширен до 1600 кГц, а КВ диапазон 4...12,1 МГц подогнан под будущий ГОСТ 1951 г. ЭПУ первых радиол состояло из синхронного электродвигателя типа СМ-1 и электромагнитного звукоснимателя AM, смонтированых на панели из дерева. Включение звукоснимателя и двигателя производилось отдельным переключателем. Электродвигатель был подключен к силовому трансформатору так что при переключении на любое из питающих напряжений к нему всегда подводилось 110 вольт. В модернизированной радиоле ЭПУ изменено. В нем применен асинхронный электродвигатель типа ДАГ с диском и электромагнитный звукосниматель ЗС. Введен автостоп, связанный с рычагом звукоснимателя и автоматически подающий питание на двигатель в зависимости от положения звукоснимателя относительно грампластинки. ЭПУ собрано на шасси из металла. Внешнее оформление и характеристики базовой и модернизированной радиол одинаковы. В начальный период модернизации были радиолы имевшие комбинированные элементы, например диапазон 19 метров и новый электродвигатель. Свердловская радиола отличалась логотипом УРЗ (Уральский Радио Завод) и черной шкалой, а вверху, около индикатора точной настройки, на фоне красного знамени был черный силуэт памятника Я.М.Свердлову. Отмечу, что Свердловский завод № 626 НКВ (УРЗ) выпускал эти и последующие модели радиол в разы меньшим количеством, чем Сарапульский радиозавод.
Документация:
Видео:
Информация из музея-справочника В.Г.Харченко
